Wymiana oświetlenia. pomocy

Witajcie. Mam duży problem natury elektrycznej a mianowicie kupiłam dziś nowe oświetlenie do jadalni i kuchni. Wymiana zapowiadała się prosta lecz nie do końca gdyż w nowym oświetleniu były dwie małe pojedyncze kostki "L" i "N" a w suficie 9 różnych kabli i kompletnie oszalała bo prąd owszem przepływa ale da rady go wyłączyć wyłącznikiem załączeniu wam zdjęcia może komuś uda się udzielić mi jakiejś rady albo będzie mógł przyjechać i zamatować oczywiście nie za free.

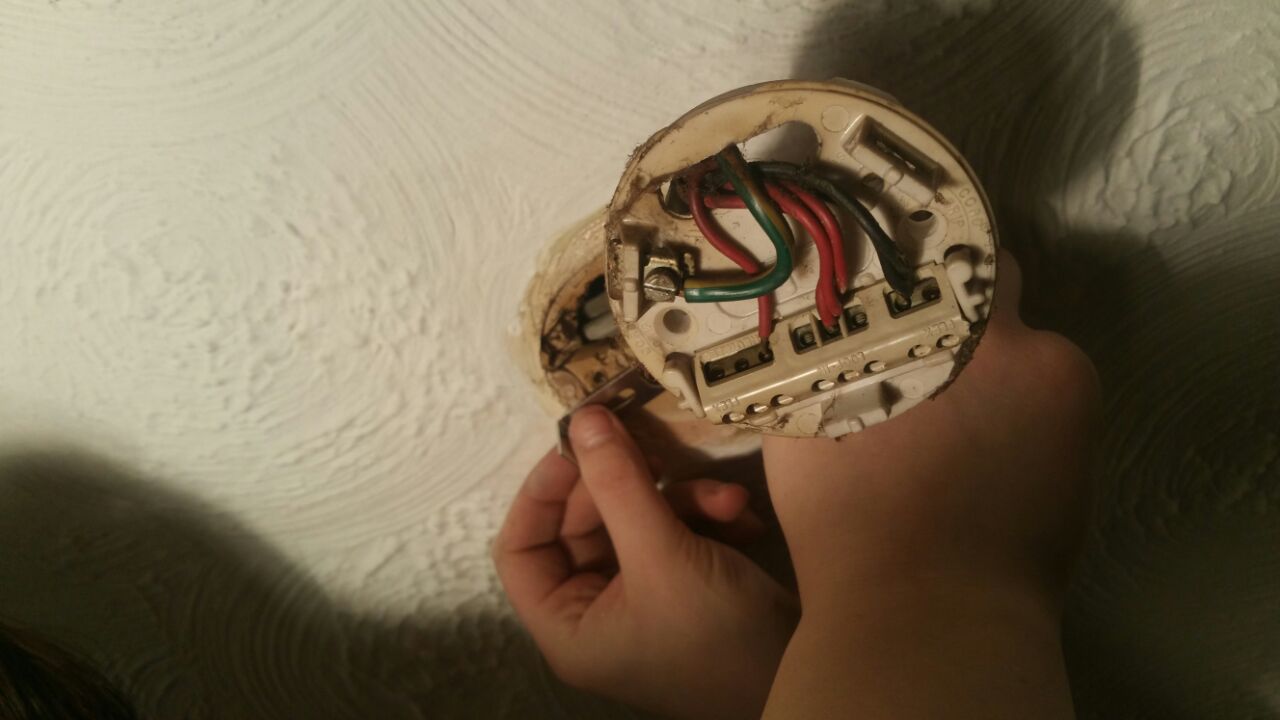

Na zdjęciach załączam stara kostkę nowa oraz układ kabli pod sufitem

Dodano: -- 30 sty 2015, 22:00 --

Zdjęcia nie chcą się załączyć jak ktoś ma pojęcie o elektrycy proszę o kontakt na priva wyślę więcej zdjec

To taki angielski wynalazek 2 w 1.
Kup dodatkowo kostkę połącz w niech kable tak jak były i wyprowadź z nich 2 do lampki.
Wyłącz korek zanim będziesz tam grzebać bo pomimo wyłączonego światła tam nadal jest prąd.

Trochę oleju w głowie mam ze Bezpiecznik wyłączamy zawsze jak grzebiemy przy elektryce jeszcze chce troszkę pożyć :P tez tak właśnie myślałam żeby dokupić gniazdo takie jak było choć myślałam że da się to jakoś podłączyć bez latania po sklepach :wink: dzięki za odpowiedź

Wyglada na to ze srodkowe kable sa "L" jedna wiazka pociagnieta z poprzedniego swiatla a nastepna idzie do wlacznika ten czerwony po lewej to "L switch" idzie z wlacznika a reszta to wiadomo.

Tak jak Thomas napisal potrzebujesz kostke do srodkowych kabli.

Potrzebujesz connector strip
Mozesz go kupic w toolstation, screwfix, b&q, wilko itp.
Zeby bez problemu zmiesnic 3 kable to jednego gniazda najlepiej 13amp a nawet moze lepiej bedzie 30amp. Musisz zobaczyc na oko.
W tool station 13apm jest pod kodem 85099 a 30amp 19539
Cena ponizej 1 funta.
Odcinasz tyle sekcji ile potrzebujesz w twoim przypadku 3.
3 czerwone kable wkadasz w to samo gniazdo razem. Czarny po prawej w osobne i lewy czerwnoy osobno.
I od tych dwóch ostatnich wyprowadzasz 2 kabeli do nowego swiatla.

Bardzo prosty angielski system.

3 czerwone przewody: jeden doprowadza fazę, drugi idzie do następnego punktu, trzeci idzie do włącznika
3 czarne przewody: to samo
1 czerwony z lewej: wraca z włącznika

Jak chcesz sobie ulatwic zadanie to popatrz na kostki wago troche drogie ale sprawdzaja sie super.

Dodano: -- 31 sty 2015, o 13:44 --

Bardzo prosty angielski system.

3 czerwone przewody: jeden doprowadza fazę, drugi idzie do następnego punktu, trzeci idzie do włącznika
3 czarne przewody: to samo
1 czerwony z lewej: wraca z włącznika

Neutralnego (czarny albo niebieski) nie musisz prowadzic do wlacznika.

Dodano: -- 31 sty 2015, o 13:51 --

Juz do tego doszłam mogę być elektrykiem. trzy czerwone miały być podłączone same niebieski z czarnymi a brązowy z czerwonym który posiadał moc :grin: zostawilam stara kostke ale przy najblizszej okazji wymienie ja na nowa. zrobiłam to jeszcze tej samej nocy gdy wstawiam post męczył am się chyba 4 h szukałam info w necie i innych źródłach jak książkach. Angoli sobie utrudniają życie puszczając tyle kabli na raz. Tak mi się spodobało ze wymieniam jeszcze w sypialni

Dodano: -- 1 lut 2015, 10:15 --

Dziękuję wszystkim za odpowiedzi
